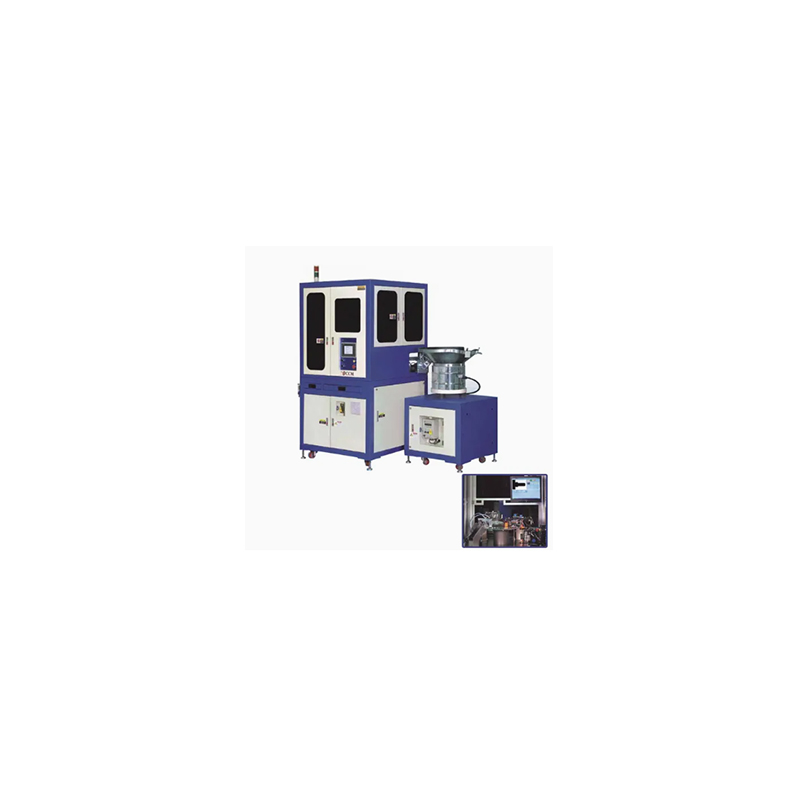

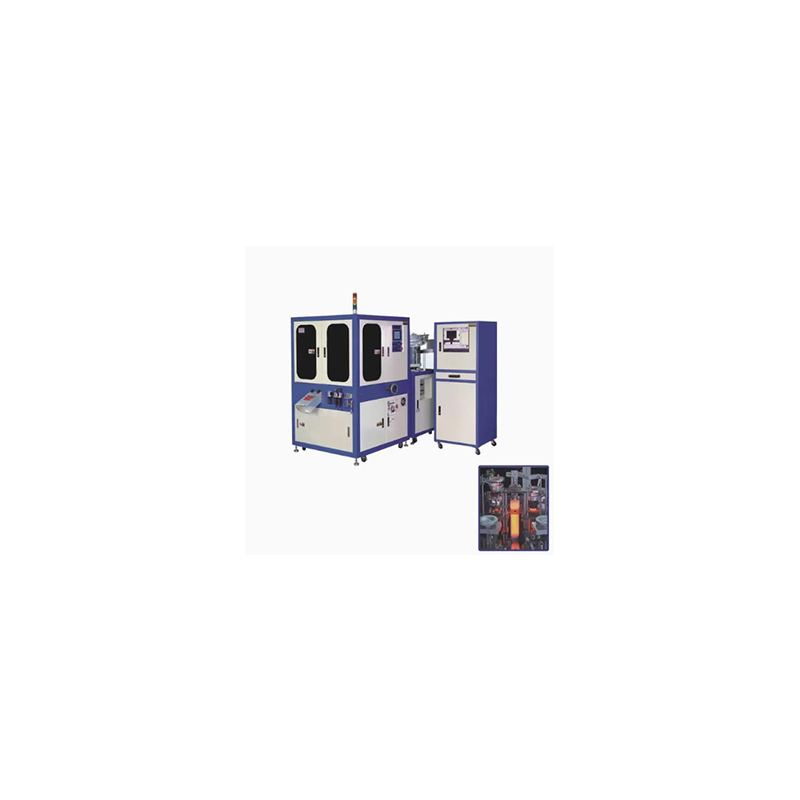

„Ronen®“ kvadratinių veržlių optinio rūšiavimo mašina, skirta atitikti aukštus gamintojų standartus, naudoja fotoaparatas, kad patikrintų kvadratines riešutus. Tai automatiškai sutvarkys kvalifikuotus veržles į vieną rūšiavimo dėžutę ir nekvalifikuotus riešutus į kitą rūšiavimo dėžutę.
Kvadratinės veržlės optinio rūšiavimo mašina yra specialiai sukurta norint identifikuoti sugedusius produktus ir klasifikuoti juos pagal kvadratinių veržlių specifikacijas. Naudodamas optinį objektyvą ir apšvietimą, jis gali nustatyti, ar yra kokių nors veržlių problemų.
Kvadratinės veržlės optinio rūšiavimo mašina yra speciali rūšiavimo įranga, skirta kvadratinėms veržlėms. IT šerdis išsprendžia du pagrindinius poreikius: pirma, naudodamas optinio atpažinimo technologiją, ji tiksliai užfiksuoja kvadratinę struktūrą, kraštus ir kampinius kontūrus bei kitas kvadratinių veržlių bruožus ir greitai atskiria kvadratines veržles nuo mišrių tvirtinimo elementų, tokių kaip varžtai, apvalios veržlės ir poveržlės, kad būtų išvengta panašių dalių painiavos; Antra, atskirtoms kvadratinėms veržlėms jis patikrina pagrindinius atributus, tokius kaip dydis (pvz., Šoninio ilgio, įstrižainės atstumas), storio ir sriegio dydis (pvz., Piklis, nominalus skersmuo) ir organizuoja mišrias kvadratinių veržlių partijas į grupes su vienodomis specifikacijomis, teikiant standartizuotas medžiagas vėlesnėms sandėliavimo ir surinkimo jungtims. Visas procesas priklauso nuo optinės technologijos, kad būtų pasiektas efektyvus ir tikslus rūšiavimas.

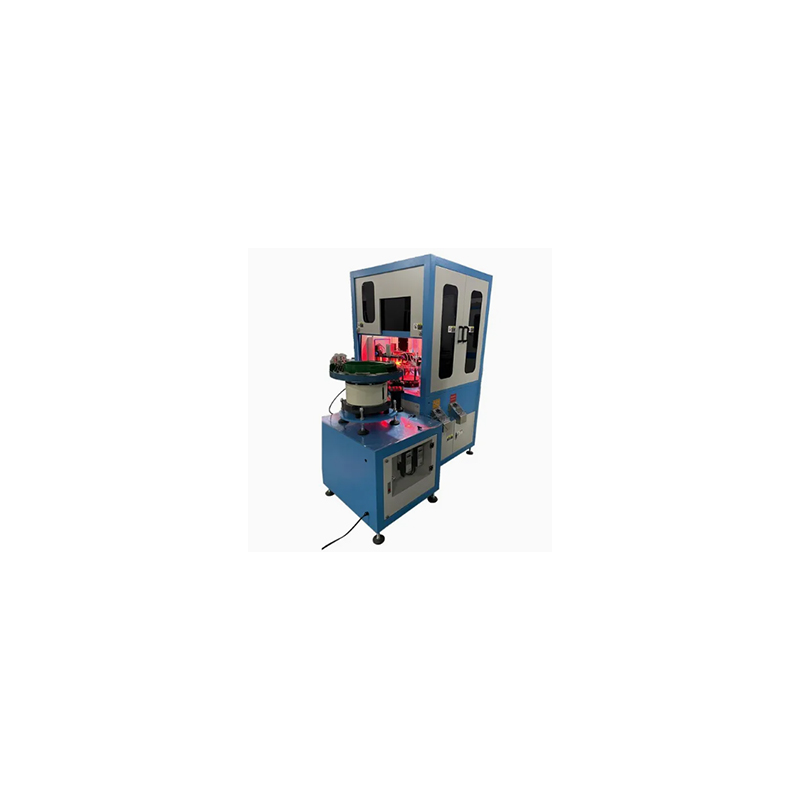

Kvadratinės veržlės optinio rūšiavimo mašinoje naudojamas vibruojantis dubenėlio tipo tiektuvas ir jame yra pritaikytos takeliai ir kryptiniai įrankiai. Šie įrankiai buvo kruopščiai suprojektuoti taip, kad būtų galima saugiai išdėstyti kiekvieną kvadratinę veržlę, paprastai su vienu puse plokščiu žemyn, leidžiant fotoaparatą gauti nuoseklų vaizdą iš viršaus į apačią ir taip tiksliai išmatuoti.
Be dydžio klasifikavimo, mašina taip pat gali nustatyti ir pašalinti sugedusias dalis. Vizualinė sistema gali aptikti įprastus defektus, tokius kaip kampo pažeidimai, įtrūkimai, trūkstami siūlai (iš anksto užpildytoms veržlėms), sunkiems rūdims ar neteisingoms kamščiams. Ši kokybės kontrolės funkcija užtikrina, kad tik kvalifikuoti riešutai gali patekti į pakuotę.
| Daiktas | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Vielos skersmuo (mm) | Φ3.0-F8.0 |
Φ8.0-F16.0 |
Φ1.2-F3.0 |
Φ8-F20 |
| Galvos plotis (mm) | Φ5-F15 |
Φ10-F25 |
Φ2.5-F8 |
Φ8-F35 |
| Galvos aukštis (mm) | 2-10 | 2-25 | 0,5–7 |
|
| Ilgis po galva (mm) | 5-70 | 15–120 | 1,5–12 |
|
| Rūšiavimo tikslumas (mm) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Rūšiavimo greitis (PCS/min) | 100-600 | 100-400 | 100–900 | 100-600 |
| Oro slėgis (kg/cm³) |
5 |
|||
| Kompiuteris | Pramoninis kompiuteris | |||
| Skaitmeninė kamera | Basleris | Basleris |
Basleris |
Basleris |
| Grynasis/bendrasis svoris (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Mašinos dimensipn (l*w*h) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Dimensija po dėžės (pagrindinio kompiuterio/vibracijos vieta+kompiuterio bazė) (l*w*h) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 m |
950*1430*2240 | 2240*2080*2240 |
Kvadratinių veržlių optinio rūšiavimo mašinos pardavimo taškas yra tas, kad ji gali tiksliai ir greitai sutvarkyti kvadratinius veržles. Jos fotoaparatas gali užfiksuoti iš kelių kampų, todėl sugedusių produktų iš esmės neįmanoma išvengti aptikimo. Greitis taip pat yra greitesnis nei rankinis veikimas, o tikslumas išlieka tas pats net ir po nuolatinio veikimo kelias valandas.
