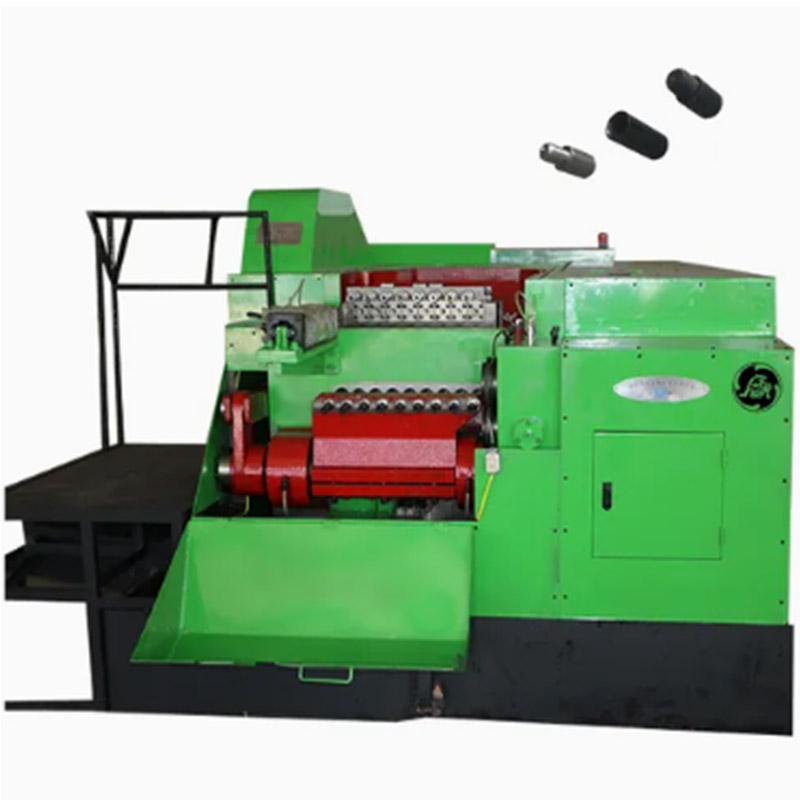

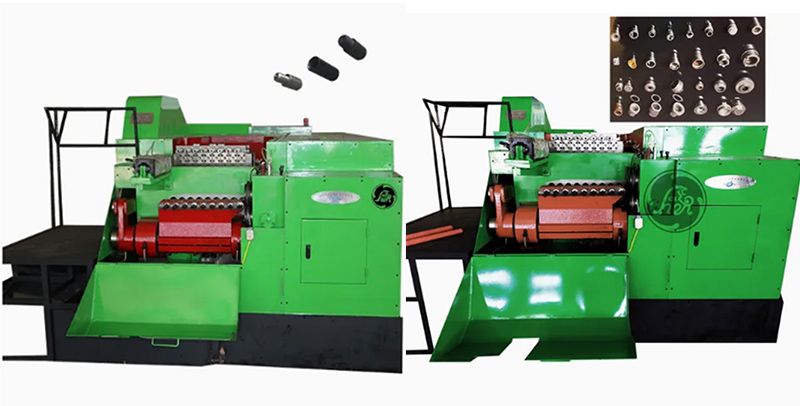

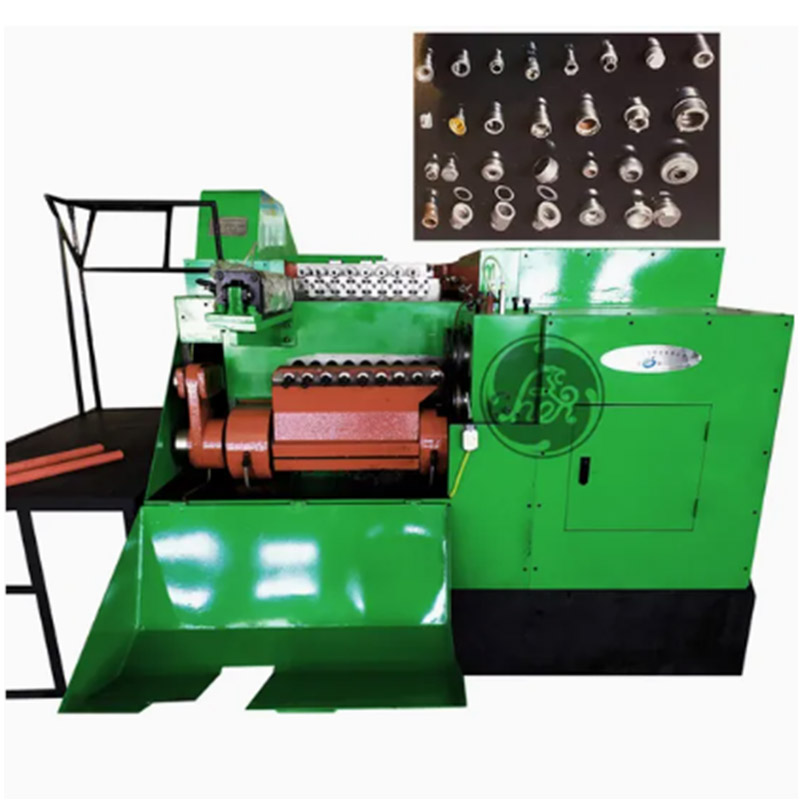

„Ronen®“ pagamintas dvigubo smūgio galvutės kalimo mašina gali atlikti du smūgius per vieną ciklą ir taip pagreitinti darbo procesą. Tai gali lengvai gaminti pastovios kokybės dalis. Mes galime pasiūlyti nuotolines rekomendacijas. Jei turite kokių nors pirkimo reikalavimų, bet kada galite mums paklausti.
Dvigubo smūgio galvutės kalimo mašina yra metalo perdirbimo įranga, daugiausia naudojama tvirtinimo detalių, tokių kaip varžtai, veržlės ir kniedės, galvų gamybai. Paprastai jį sudaro fiuzeliažas, maitinimo sistema, perdavimo mechanizmas, pelėsių sistema ir valdymo sistema.
| Modelis |
Vienetas |
WH-NF 11b-6s |
WH-NF 14b-6s |
WH-NF 19b-6s |
WH-NF 24B-6S |
WH-NF 33B-6S |
WH-NF 41B-6S |
| Kalimo stotis |
Ne |
6 | 6 | 6 | 6 | 6 | 6 |
| Per riešutų butus |
mm | 5.5-12.7 |
10-17 |
14–22 |
17–26 |
24-33 |
30–41 |
| Tinkamas šešiabriaunis riešutas |
Nuo |
M3-M6 |
M6-M10 |
M8-M14 |
M10-M18 |
M16-M22 |
M20-M27 |
| Nukirstas dia |
mm | 11 | 16 | 19 | 24 | 31 | 40 |
| Miršta |
mm | 50 | 60 | 80 | 100 | 140 | 165 |
| Kalimo galia |
Ton |
60 | 90 | 135 | 230 | 360 | 450 |
| Pagrindinis variklis |
HP | 15 | 20 | 50 | 75 | 150 | 200 |
| Tepimo variklis |
HP | 1.5 | 1.5 | 1,5 3 | 1,5 3 | 3 | 3 |
| Įdiegtas kiekis |
Nustatytas |
1 | 2 | 11 | 11 | 2 | 2 |
| Tepalas |
L | 700 | 1000 | 1200 | 1700 | 1900 | 2200 |
| Apytikslis svoris |
Ton |
4.5 | 8 | 14 | 25 | 45 | 72 |
Dvigubo smūgio galvutės kalimo mašinos veikimo principas yra apdoroti vieną metalinės juostos atsargų arba vielos galą į norimą galvos formą per du iš eilės antspaudavimo smūgius. Maitinimo sistema suteikia energiją, reikalingą mašinai veikti. Transmisijos mechanizmas perduoda galią pelėsių sistemai, kuri yra atsakinga už metalinių medžiagų formavimą ir apdorojimą. Valdymo sistema gali tiksliai valdyti štampavimo proceso jėgą, greitį ir smūgį, užtikrinant apdorojimo tikslumą.
Mūsų mašina kiekvienoje stotyje atlieka dvi skirtingas kalimo operacijas. Iš pradžių supjaustytų ruošinių į pelėsį, pradiniame formavimo operacijoje atliekamas pirmasis slėgio žingsnis, pavyzdžiui, pradedant formuoti galvos formą. Blank lieka toje pačioje pelėsio ertmėje, o tada dar kartą atliekamas antrasis slėgio žingsnis. Antrasis slėgis užbaigia galvos formavimąsi ir pasiekia sudėtingesnę ar tikslesnę formą, nei gauta atliekant vieną slėgį.
Dvigubo smūgio galvutės kalimo mašina yra palyginti didelė jėga supjaustytų vielos ruošiniams toje pačioje pelėsyje du kartus iš eilės. Pirmasis taktas suspaus didelį kiekį metalo, inicijuodamas galvos susidarymą. Antrasis taktas patikslins formą, visiškai užpildys pelėsio ertmę, pagerins matmenų tikslumą ir gali sukurti ryškesnes bruožus arba specifinius kamintuvus, kuriems reikalinga nuolatinė deformacija.
Pagrindinis dvigubo „Stoke“ galvutės kalimo mašinos pardavimo taškas yra didelis jo efektyvumas. Du štampavimo smūgiai gali užbaigti galvos formavimąsi per trumpą laiką, o tai yra daug greičiau nei vieno smūgio mašina. Be to, apdorojimo tikslumas yra didelis. Du štampavimo smūgiai gali padaryti galvos formą įprastesnę, o dydis yra tikslesnis. Galite gaminti skirtingų formų ir specifikacijų galvutes, pakeisdami formas, kad patenkintumėte įvairius gamybos poreikius.
