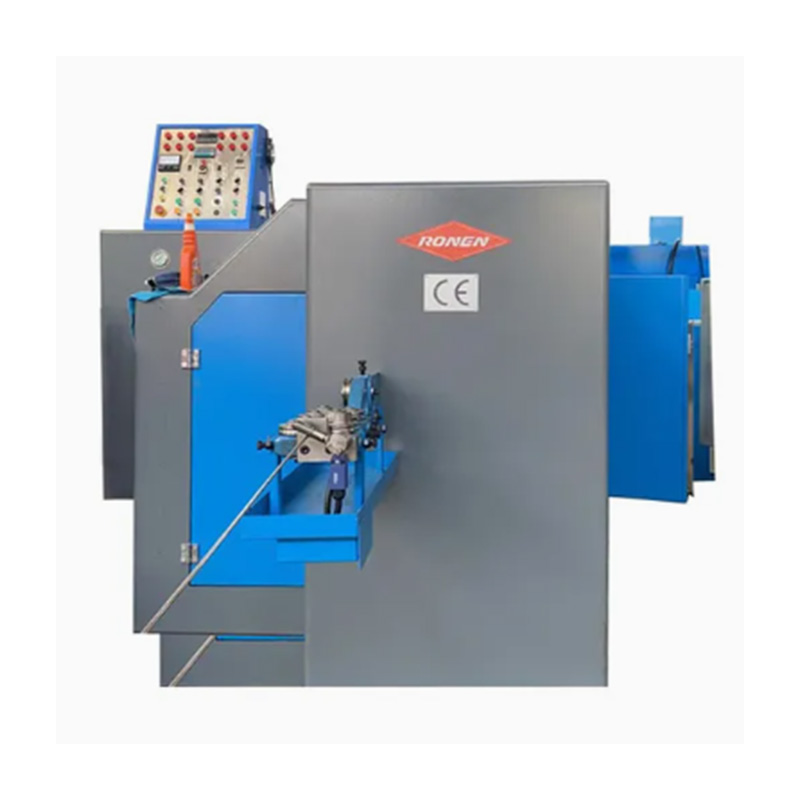

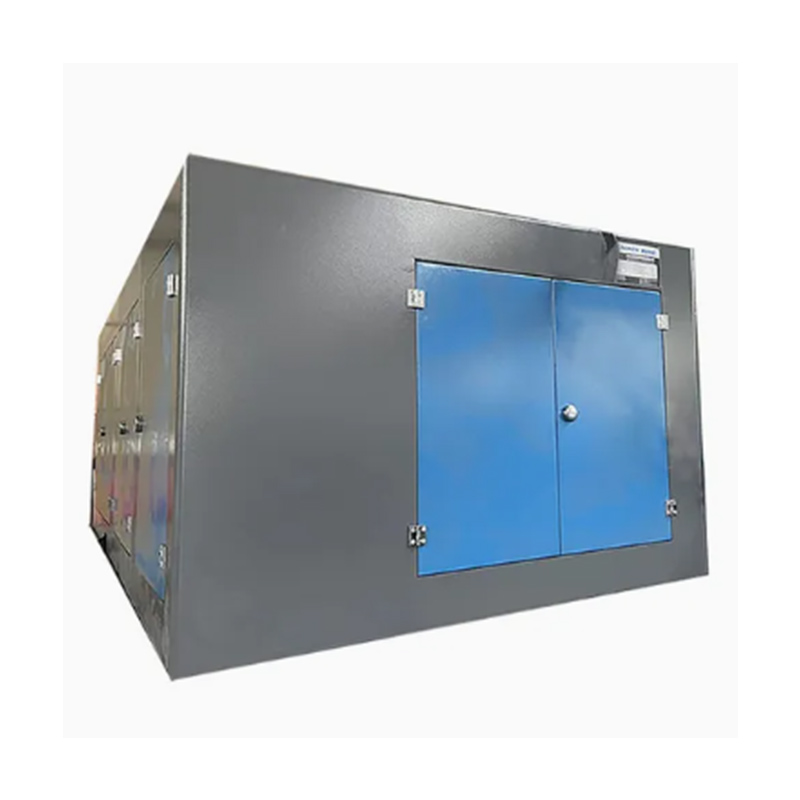

Varžtų formuotojas Ronen®5 Die 6 Station užbaigia varžtų ruošinių gamybą šešiais iš eilės etapais: vielos pjovimu, ekstruzija, galvutės formavimu ir apipjaustymu. Tai nereikalauja, kad tiekėjai atskirai pirktų pagalbinę įrangą ar komponentus. Tiesiog įkiškite laidą, nustatykite specifikacijas skydelyje ir mašina galės veikti nuolat.
5 Die 6 Station Bolt Former naudoja penkis formų rinkinius ir šešias iš eilės veikiančias darbo vietas, kad šaltai išstumtų metalinę vielą į gana sudėtingus varžtų ruošinius. Jis gali valdyti įvairaus dydžio laidus ir tinka varžtams su laiptuotomis dalimis ir specialios formos galvutėms gaminti.
5 Die 6 Station Bolt Former yra pažangi šalto galvutės mašina, specialiai sukurta sudėtingiems arba didelio dydžio varžtams gaminti. Jis naudoja penkias formas ir šešias stotis, kad būtų galima atlikti keletą operacijų su vielos ruošiniu. Papildomos stotys leidžia atlikti papildomus veiksmus, tokius kaip kraštų apipjaustymas, skylių išmušimas arba daugkartinis smulkus apdorojimas, leidžiantis sukurti sudėtingas galvutės geometrijas, kurių paprastos mašinos negali pasiekti.
Šis procesas prasideda tiekiant vielos ritinius į 5 Die 6 Station Bolt Former. Pirmiausia viela ištiesinama tiesinimo mašina, kad būtų pašalinti visi lenkimai, o tada tikslaus pjovimo mašina supjaustoma į tam tikrus ilgius, kad būtų suformuoti ruošiniai. Ruošinių konsistencija yra labai svarbi, nes ji užtikrina reikiamą tikslų metalo tūrį tolesniems keliems formavimo etapams.
Kelios „Bolt Former“ stotys gali atlikti specializuotas operacijas. Tai apima pradinių įpjovų sukūrimą varomajam grioveliui, įvairių strypo dalies dalių išspaudimą, šlifavimo medžiagų apipjaustymą ir galiausiai viso galvos kontūro formavimą. Šis žingsnis po žingsnio metodas yra labai svarbus sudėtingiems galvos tipams.
5 Die 6 Station Bolt Former pardavimo taškas yra tas, kad jis gali pagaminti sudėtingos formos varžtus su gana stabiliu tikslumu. Šešios darbo vietos turi aiškiai apibrėžtas užduotis: 1 darbo vieta maitinimui ir pjovimui, 2 darbo vieta pirminiam galvos formos formavimui, 3 darbo vieta pirminiam galvos detalių štampavimui, 4 darbo vieta strypo dalies laiptelių ar griovelių apdirbimui, 5 darbo vieta, skirta tiksliai suspausti galvutę ir strypo dalies matmenis, ir 6-oji darbo vieta, skirta kiekvienos dalies formavimui.
| Modelis | Vienetas | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-130S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Kalimo stotis | NE. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Kalimo jėga | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Maks. atjungimo sk | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Maksimalus pjovimo ilgis | mm |
80 |
80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Išvesties greitis | vnt/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Insultas | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Insultas | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Pagrindinis avino eiga | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Pagrindinė variklio galia | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Bendras blyškumas | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Bendras blyškumas | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Bendras pritemd.pagrindinio matricos | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Mirti pikis | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Apytikslis svoris | Ton | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Taikomas varžto sk | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Ruošinio koto ilgis | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Bendrai blanksta | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
