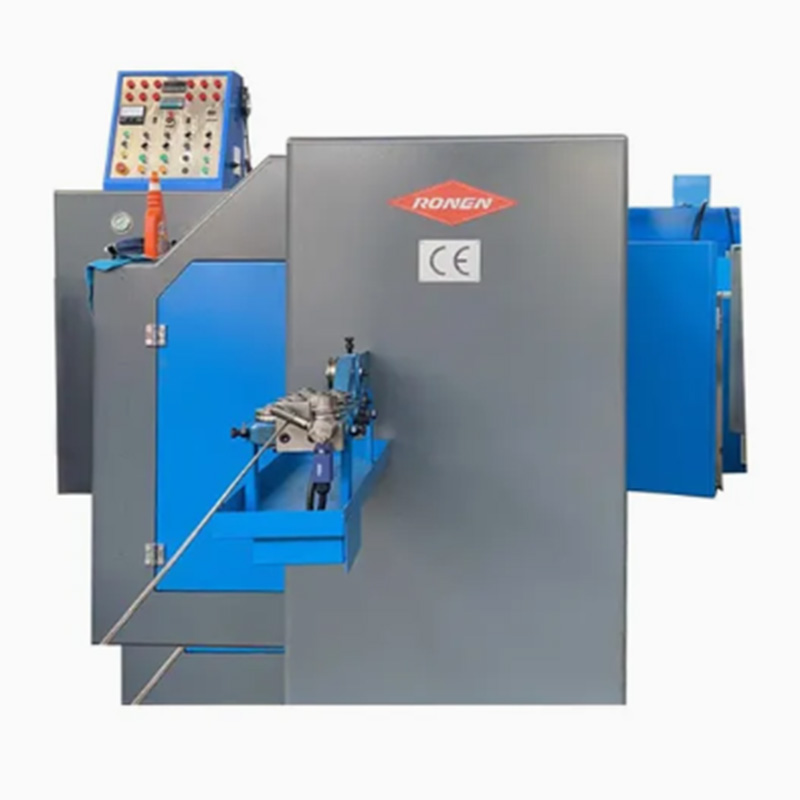

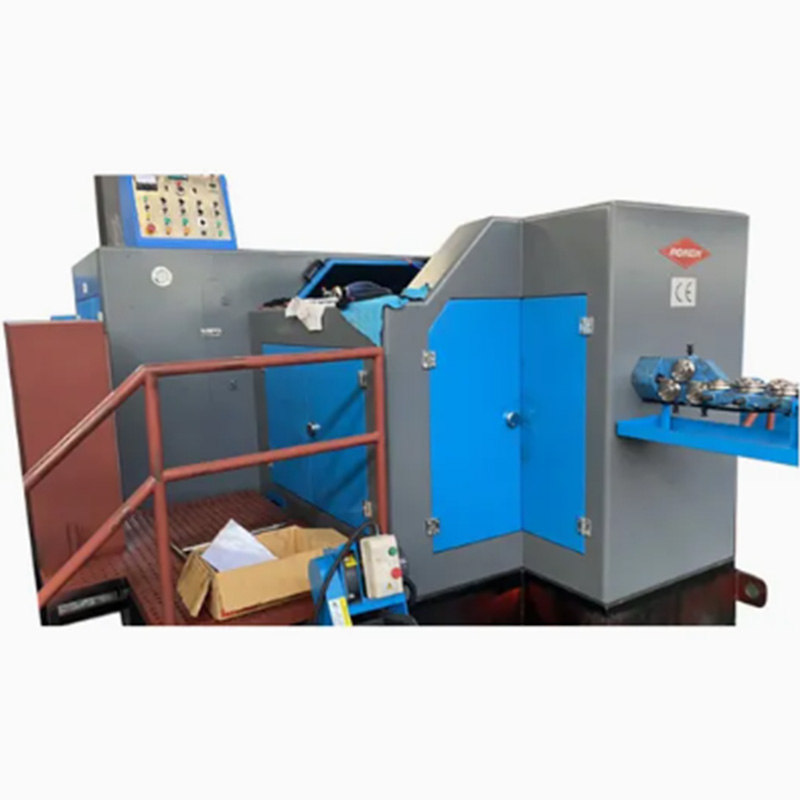

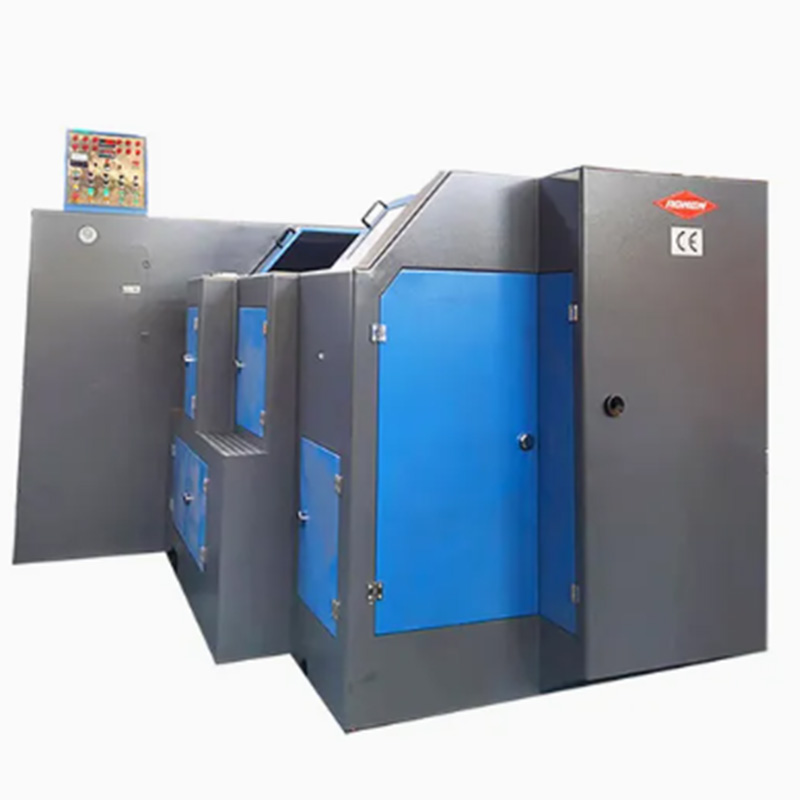

Tiekėjas Ronen® tiekia 4 Die 4 Station Bolt Former, kuris formuoja varžto ruošinį keturiais etapais: pirmas žingsnis – nupjauti vielą, antras – ištempti ruošinį, trečias – suformuoti varžto galvutę, ketvirtas – apipjaustyti perteklines dalis. Nereikia perkelti žaliavų.
4 Die 4 Station Bolt Former naudoja keturias atskiras stotis ir atitinkamas formas metalinei vielai šaltai štampuoti į varžtų ruošinius. Jis gamina varžtus stumdamas metalą per keturis formavimo etapus. Metalinė viela patenka iš vieno galo, nupjaunama ir praeina per kiekvieną darbo vietą.
Į varžtų formavimo įtaisą įdėkite vielos ritinį ir formavimo procesas gali prasidėti. Mašina automatiškai nupjauna vielos atkarpą ir tiekia ją į keturias stotis. Kiekvienoje stotelėje įrankis prispaudžiamas prie metalo, pakeisdamas jo formą ir paversdamas paprastą vielą sudėtingu varžtu.
4 Die 4 Station Bolt Former naudoja šalto kalimo procesą, leidžiantį formuoti metalą nekaitinant. Kadangi vidinė metalo struktūra suspaudžiama ir pertvarkoma, galutinis produktas yra tvirtesnis. Taip pagamintos tvirtinimo detalės yra itin tvirtos ir patvarios.
Vienas iš pagrindinių varžto formavimo elementų yra perdavimo pirštas. Šis komponentas paima neužbaigtus varžtus ir tiksliai perkelia juos iš vienos stoties į kitą. Jei šis mechanizmas nėra tinkamai išlygintas, varžtai nebus tinkamai suformuoti. Jo proceso eiga yra progresyvi. Pirmoji stotis gali pradėti formuoti galvutę, kita stotis užbaigia galvutės formavimą, kita stotis apdoroja antgalį, o paskutinė stotis pradeda apdoroti siūlus.
| Modelis | Vienetas | RNBP-65S | RNBP-85S | RNBP-105S | RNBP-135L | RNBP-135L | RNBP-135LL | RNBP-165S |
| Kalimo stotis | NE. | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Kalimo jėga | Kgf | 45.000 | 80.000 | 90.000 | 90.000 | 130.000 | 135.000 | 220.000 |
| Maks. atjungimo sk | mm | Ø8 | Ø10 |
Ø15 |
Ø15 |
Ø16 |
Ø16 |
Ø23 |
| Maksimalus pjovimo ilgis | mm | 105 | 115 | 135 | 185 | 190 | 265 | 190 |
| Išvesties greitis | vnt/min | 100-160 | 90-145 | 85-130 | 70-120 | 60-100 | 40-70 | 55-95 |
| P.K.O. Insultas | mm | 45 | 25 | 35 | 40 | 45 | 60 | 45 |
| K.O. Insultas | mm | 90 | 92 | 118 | 160 | 175 | 225 | 178 |
| Pagrindinis avino eiga | mm | 136 | 160 | 190 | 262 | 270 | 380 | 274 |
| Pagrindinė variklio galia | Kw | 15 | 22 | 30 | 30 | 37 | 45 | 55 |
| Bendrai blanksta. iš nupjauto mirties | mm | Ø30x45L | Ø50x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø58x69L |
Ø75x100L |
| Bendrai blanksta. štampai | mm | Ø40x90L |
Ø45x125L |
Ø53x115L |
Ø53x115l |
Ø60x130L |
Ø60x229l |
Ø75x185l |
| Bendrai blanksta. pagrindinio štampavimo | mm | Ø50x110L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x190L |
Ø86x305L |
Ø108x200L |
| Mirti pikis | mm | 60 | 80 | 90 | 94 | 110 | 110 | 129 |
| apytiksliai svorio | Ton | 10 | 17 | 20 | 24 | 31 | 38 | 52 |
| Taikomas varžto sk | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 10-16 |
| Ruošinio koto ilgis | mm | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 | 20-160 |
| Bendrai blanksta | mm | 5500*3300*2400 | 6500*3500*2500 | 7400*3700*2800 | 9000*3800*2900 | 10000*4000*2900 | 11800*4100*3200 | 12600*5100*2800 |

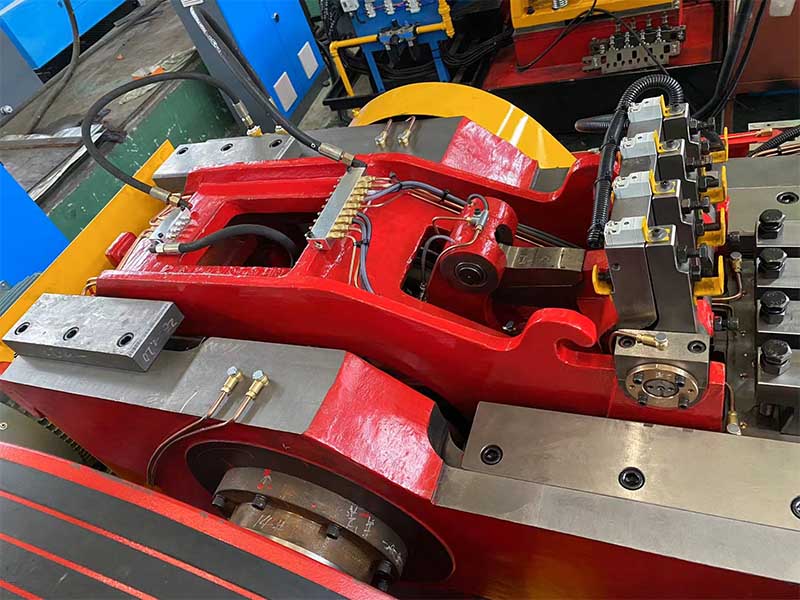

4 Die 4 Station Bolt Former ypatybė yra ta, kad darbo vietos yra gerai suderintos, o pelėsių pakeitimas yra greitas. Keturių darbo vietų judesiai tiksliai koordinuojami mechanine jungtimi. Kai ankstesnė darbo vieta baigia apdoroti, ruošinys automatiškai perkeliamas į kitą be jokio nesutapimo ar užstrigimo.
